기능, 작동 원리 및 유형 설명: 콘덴서의 기능은 무엇입니까?

에이 콘덴서 냉매가스에서 열을 제거하여 다시 액체상태로 바꾸는 열교환기이다. 그래서 냉동 사이클이 계속될 수 있습니다. 즉, 차가운 공간 내부에서 흡수된 열을 외부 환경으로 방출합니다. 제대로 작동하는 응축기가 없으면 냉동 또는 공조 시스템이 효율적으로 작동할 수 없거나 전혀 작동할 수 없습니다.

냉장 보관 시설을 관리하든, 산업용 냉각기를 운영하든, 항온 작업장을 위한 장비를 지정하든, 응축기 기능, 유형 및 성능 지표를 이해하면 보다 스마트하고 비용 효율적인 결정을 내리는 데 도움이 됩니다.

콘덴서 정의: 콘덴서란 정확히 무엇입니까?

에이 condenser is a device that cools a hot, high-pressure refrigerant vapor until it condenses into a liquid. It sits on the "하이사이드" 냉동 또는 공조 회로의 경우 - 압축기 뒤와 팽창 밸브 앞. 기체에서 액체로의 상 변화는 잠열을 방출하고, 응축기는 이를 냉각 매체(공기 또는 물)로 전달합니다.

일상 언어에서 사람들은 때때로 "응축기"와 "압축기"를 혼동합니다. 구별은 간단합니다.

• 압축기 – 냉매 가스의 압력과 온도를 높입니다.
• 콘덴서 – 열을 거부하고 뜨거운 가스를 다시 액체로 바꿉니다.

"응축"이라는 단어는 이러한 상변화 과정을 설명합니다. 다음과 같이 쓰여진 것도 볼 수 있습니다. 응축 장치 응축기가 단일 패키지 어셈블리로 압축기와 쌍을 이루는 경우.

콘덴서는 어떻게 작동합니까? 단계별

응축기의 작동은 더 넓은 냉동 사이클 내에서 4가지 명확한 단계를 따릅니다.

1. 뜨거운 가스가 들어갑니다. 압축기에서 나오는 과열된 냉매 증기(일반적으로 60~90°C)가 응축기 입구로 흘러 들어갑니다.
2. 과열 방지. 증기는 코일이나 튜브를 통과하면서 먼저 포화(응축) 온도까지 냉각됩니다.
3. 응축. 에이t saturation temperature the refrigerant releases its latent heat and changes phase from gas to liquid. 이곳은 전체 열 방출의 ~70~80%가 발생하는 곳입니다.
4. 과냉각. 이제 액체가 된 냉매는 응축기를 떠나기 전에 포화도보다 몇 도 아래로 냉각되어 시스템 효율성을 향상시키고 액체 라인의 플래시 가스를 방지합니다.

냉각 매체(팬에 의해 불어오는 공기 또는 타워를 통해 순환되는 물)는 이 열을 흡수하여 시스템에서 멀리 운반합니다. 냉매와 냉각 매체 사이의 온도 차이(라고 함) 접근 온도 ) 콘덴서가 얼마나 효율적으로 작동하는지 직접 결정합니다. 더 작은 접근 방식은 더 높은 효율성을 의미합니다.

냉동 시스템의 콘덴서의 주요 기능

콘덴서는 시스템 신뢰성과 에너지 효율성에 필수적인 여러 가지 중복 기능을 수행합니다.

열 차단

주요 목적. 응축기는 냉장 공간에서 수집된 열과 압축기에서 추가된 열을 배출합니다. 10kW 냉각 시스템의 경우 콘덴서는 일반적으로 12~14kW의 열 (추가 2~4kW는 압축기 작업에서 발생합니다.)

냉매 상 변환

응축기는 냉매 증기를 액체로 변환함으로써 팽창 밸브와 증발기가 작동할 수 있게 해줍니다. 응축 없음 = 액체 냉매 없음 = 하류 냉각 효과 없음.

높은 쪽의 압력 조절

열을 거부하는 응축기의 능력에 따라 응축 압력이 결정됩니다. 크기가 작거나 더러운 콘덴서는 헤드 압력을 높여 압축기가 더 열심히 작동하도록 하여 에너지 소비를 최대 응축 온도 1°C 상승당 3~5% .

액체 냉매 과냉각

에이 well-designed condenser provides 3–8 °C of sub-cooling, which prevents vapor bubbles in the liquid line, increases refrigerating effect, and improves COP (Coefficient of Performance).

압축기 수명 보호

응축기는 토출 압력을 설계 한계 내로 유지함으로써 조기 압축기 고장의 주요 원인 중 하나인 압축기 과열과 기계적 스트레스를 방지합니다.

콘덴서 유형: 공냉식 vs. 수냉식 vs. 증발식

세 가지 주요 응축기 유형은 각각 다양한 응용 분야, 기후 및 예산에 적합합니다.

에이ir-Cooled Condensers

전 세계적으로 가장 널리 사용되는 유형입니다. 하나 이상의 팬에 의해 주변 공기가 핀 코일 위로 강제로 유입됩니다. 물 인프라가 필요하지 않습니다. , 설치가 간단하고 유지 관리 비용이 저렴합니다. Brozercool의 공냉식 콘덴서 시리즈는 EC 팬 모터와 함께 고효율 구리 튜브 알루미늄 핀 코일을 사용하여 1.8kW/m² 이상의 비열 제거율을 달성합니다.

수냉식 콘덴서

물을 냉각 매체로 사용하는 쉘 앤 튜브 또는 판형 열교환기입니다. 더 낮은 응축 온도를 달성하여 시스템 COP를 향상시킵니다. 공냉식 대비 10~20% 동일한 환경에서 작동하지만 냉각탑, 수처리 및 더 복잡한 유지 관리가 필요합니다.

증발 콘덴서

공기가 불어오는 동안 코일 위에 물이 분사됩니다. 증발은 주변 건구 온도 아래로 코일을 냉각시킵니다. 물이 풍부하지만 주변 온도가 높은 곳에 이상적입니다.

다양한 산업 분야에서 콘덴서를 사용하는 방법은 무엇입니까?

열이 한 곳에서 다른 곳으로 이동해야 하는 모든 곳에 응축기가 나타납니다. 가장 일반적인 실제 응용 프로그램은 다음과 같습니다.

• 냉장 보관 및 신선 보관실 – 공냉식 응축 장치는 온도를 10°C에서 −30°C까지 유지하여 육류, 농산물, 유제품 및 의약품을 보존합니다.
• 항온 워크샵 – 정밀한 응축 제어는 전자제품 제조 및 정밀 가공을 위해 공정 온도를 ±0.5°C 이내로 유지합니다.
• 산업용 냉각기 – 스크류 또는 원심 냉각기의 수냉식 응축기는 100kW에서 수 MW에 이르는 대규모 HVAC 부하를 제공합니다.
• 평행 냉동 랙 – 슈퍼마켓과 식품 유통 센터는 최대 배출 압력을 줄이기 위해 단일 대형 응축기를 공유하는 다중 압축기 병렬 시스템을 사용합니다.
• 비표준 공정 냉동 – 화학 공장, 양조장 및 데이터 센터에서는 맞춤형 냉동 스키드에 통합된 응축기를 사용합니다.
• 저온 스크류 유닛 – 폭발 동결 터널 및 동결 건조 장비는 −40 °C ~ −60 °C 작동을 위해 고압 정격 응축기에 의존합니다.

콘덴서 성능에 영향을 미치는 요소

콘덴서 출력을 저하시키거나 향상시키는 요인을 이해하면 운영자는 에너지 비용을 줄이고 장비 수명을 연장하는 데 도움이 됩니다.

에이mbient Temperature

주변 공기 온도가 1°C 상승할 때마다 응축 온도가 약 1.2~1.5°C 상승하여 압축기 출력이 다음과 같이 증가합니다. 2~3% . 통풍이 잘되고 그늘진 곳에 콘덴서를 배치하는 것은 더운 기후에서 매우 중요합니다.

오염 및 먼지 축적

콘덴서 핀이나 튜브의 먼지, 그리스 또는 스케일은 열 저항을 증가시킵니다. 연구에 따르면 열 전달 10~20% 감소 적당히 더러운 응축기에서 에너지 비용이 직접적으로 높아집니다.

에이irflow Restrictions

응축기를 통해 다시 재순환되는 뜨거운 배출 공기(단기 순환)는 유효 주변 온도를 5~15°C 높입니다. 벽과 다른 유닛과의 적절한 간격은 필수적입니다.

냉매 충전

과충전과 과충전 모두 응축에 영향을 미칩니다. 과충전은 응축기에 액체를 가득 채워 활성 응축 표면을 감소시킵니다. 과충전은 과열도와 방전 온도를 과도하게 높입니다.

비응축성 가스

에이ir or nitrogen in the refrigerant circuit collects in the condenser, raising head pressure and reducing heat transfer area. Regular purging or use of automatic purgers is recommended for large systems.

Brozercool 콘덴서 제품: 실제 수요를 위한 엔지니어링

에이s a professional refrigeration condenser manufacturer, Brozercool designs and produces a full range of condensing solutions for cold storage, industrial process, and HVAC applications—exported to 80개 이상의 국가 및 지역 .

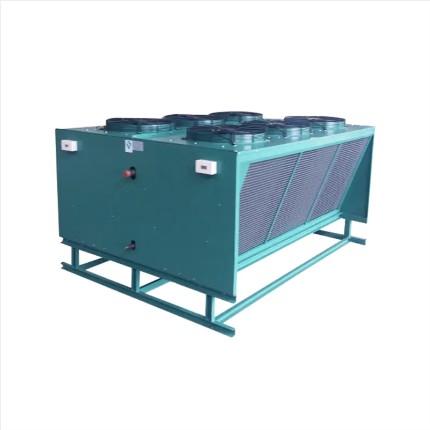

에이ir-Cooled Condenser Series

구리 튜브/알루미늄 핀 코일 구조, 부식 방지 캐비닛 및 가변 속도 EC 팬 옵션을 갖춘 실외 설치용으로 설계되었습니다. 다양한 현장 레이아웃에 맞게 수평 또는 수직 배출 구성이 가능합니다.

수냉식 압축 응축 장치

압축기, 쉘 앤 튜브 응축기 및 제어 장치가 통합된 소형 스키드 장착형 장치입니다. 물을 사용할 수 있는 냉장실, 공정 냉각 및 산업용 냉각기에 적합합니다. COP 가치 도달 3.8–4.5 유리한 수온에서.

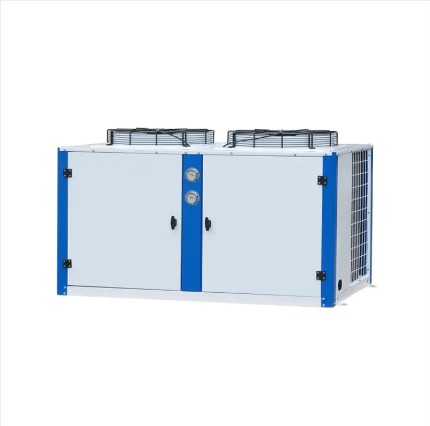

에이ir-Cooled Condensing Units (Box & Open Type)

박스형 응축 장치는 옥상이나 실외 배치를 위한 내후성 인클로저를 제공합니다. 개방형 장치는 기계실 설치를 위한 더 낮은 비용과 더 쉬운 현장 서비스 가능성을 제공합니다.

저온 나사 및 평행 장치

급속 냉동 및 다중 온도 냉장 보관 시설용으로 특별히 제작되었습니다. 콘덴서 회로는 높은 토출 압력 등급을 받았으며 R404A, R449A, R744(CO2) 및 R290(프로판)을 포함한 냉매를 지원합니다.

콘덴서 크기 조정: 지정하기 전에 알아야 할 사항

올바른 콘덴서 크기 조정은 소형 장치(높은 헤드 압력, 트립)와 대형 장치(불필요한 자본 비용)를 모두 방지합니다. 콘덴서를 선택하기 전에 확인해야 할 주요 매개변수:

• 총 거부열(THR) = 냉동 용량 압축기 축 동력 입력. 냉각 용량뿐만 아니라 항상 THR에 맞게 크기를 조정하십시오.
• 설계 주위 온도 – 해당 지역에 맞는 1% 설계 건구 온도를 사용하십시오(예: 중동의 경우 38°C, 남부 유럽의 경우 35°C).
• 목표 응축 온도 - 공냉식의 경우 일반적으로 주변 온도는 10~15°C입니다. 수냉식의 경우 주변 물 5~8°C.
• 냉매 종류 – 콘덴서 코일 및 밸브 크기는 R134a, R410A, R404A 및 CO₂에 따라 크게 다릅니다.
• 에이vailable footprint and airflow clearance – 공냉식 콘덴서의 경우 모든 공기 흡입면에서 최소 1.5~2m.

콘덴서 유지 관리: 수명 극대화를 위한 모범 사례

적절한 유지 관리는 콘덴서를 정격 성능으로 계속 작동시키고 연간 에너지 비용을 다음과 같이 줄일 수 있습니다. 5~15% . 다음 일정을 따르세요.

• 월간: 저압 공기 또는 코일 클리너를 사용하여 콘덴서 코일 핀을 검사하고 청소합니다. 팬 블레이드 상태와 벨트 장력을 점검하십시오.
• 분기별: 과냉각과 과열도를 측정하고 기록합니다. 설계 곡선에 대한 헤드 압력을 확인합니다. 냉매 누출을 확인하십시오.
• 에이nnually: 코일 딥클린; 필요한 경우 팬 모터 베어링을 교체하십시오. 튜브 시트와 핀의 부식 여부를 검사합니다. 수냉식 시스템의 비응축성 가스 함량을 확인합니다.
• 수냉식만 해당: 냉각수를 처리하여 pH 7~8.5를 유지하고 스케일 형성 미네랄을 제한합니다. 2년마다 튜브 내부의 스케일이나 생물막을 검사하십시오.

콘덴서에 대해 자주 묻는 질문

콘덴서의 주요 목적은 무엇입니까?

주요 목적은 냉동 시스템의 열을 환경으로 배출하는 동시에 고압 냉매 증기를 다시 액체로 변환하여 사이클이 반복될 수 있도록 하는 것입니다.

콘덴서가 너무 작으면 어떻게 되나요?

에이n undersized condenser cannot reject heat fast enough, causing condensing pressure and temperature to rise. This increases compressor power consumption, can trigger high-pressure safety trips, and over time leads to compressor failure.

응축기는 증발기와 어떻게 다른가요?

증발기는 냉각되는 공간의 열을 흡수하고(냉매 증발), 응축기는 그 열을 외부로 배출합니다(냉매 응축). 이들은 냉동 루프에서 반대 열교환 역할을 수행합니다.

기존 응축기에 어떤 냉매라도 사용할 수 있나요?

아니요. 콘덴서는 특정 압력 범위와 냉매 특성에 맞게 설계되었습니다. 냉매를 전환하기 전에 항상 제조업체와 호환성을 확인하십시오. 특히 HFC에서 HFO 또는 CO2와 같은 GWP가 낮은 대체 냉매로 전환하는 경우 더욱 그렇습니다.

"응축"은 "냉각"과 동일합니까?

정확히는 아닙니다. 응축은 특히 일정한 압력에서 기체에서 액체로의 상 변화를 말하며 잠열을 방출합니다. 냉각은 상 변화 없이 현열 제거(온도 강하)를 포함하는 더 넓은 용어입니다. 응축기에서는 과열 감소(냉각)와 응축이 순차적으로 발생합니다.

콘덴서 청소가 필요한지 어떻게 알 수 있나요?

현재 응축 온도를 동일한 주변 온도에 대한 설계 값과 비교하십시오. 실제 응축온도가 설계 곡선보다 3°C 이상 높음 , 더럽거나 막힌 콘덴서 코일이 원인일 수 있습니다. 코일 표면을 육안으로 검사하는 것이 가장 간단한 확인 방법입니다.

Brozercool 콘덴서는 어떤 냉매를 지원합니까?

Brozercool 응축기 및 응축 장치 제품은 제품 시리즈에 따라 R22 교체 옵션, R404A, R407C, R410A, R449A, R134a, R290(프로판) 및 R744(CO2)를 포함한 광범위한 냉매와 호환됩니다. 귀하의 응용 분야에 적합한 제품을 확인하려면 제품 데이터시트를 참조하거나 Brozercool 기술 팀에 문의하십시오.
